Motocykl Euro 5 z gniazdem diagnostycznym 6-pin: czy zwykły interfejs OBD2 z samochodu zadziała po zastosowaniu adaptera?

Sam adapter z 6 pinów na samochodowe gniazdo 16-pin nie zamienia motocykla w samochód z OBD2. Może jednak wystarczyć, żeby zwykły interfejs używany wcześniej w aucie połączył się z motocyklem Euro 5. Warunek jest jeden, ale składa się z kilku elementów: musi zgadzać się typ złącza, sposób podłączenia przewodów, protokół komunikacyjny oraz oprogramowanie obsługujące dany motocykl.

To ważne rozróżnienie, bo na rynku można znaleźć adapter 6-pin → OBD2 za około 30–70 zł, podłączyć do niego działający w samochodzie ELM327 i… zobaczyć tylko świecącą diodę zasilania. Sam fakt, że wtyczki do siebie pasują, jeszcze niczego nie dowodzi.

W europejskich motocyklach sytuację uporządkowała norma Euro 5. Dla typowych motocykli kategorii L3e wymagania OBD Stage II zaczęły obowiązywać dla nowych typów od 1 stycznia 2020 r., a dla nowych pojazdów od 1 stycznia 2021 r. Przepisy przewidują standaryzowany dostęp diagnostyczny, a jednym ze stosowanych rozwiązań jest 6-stykowe złącze opisane normą ISO 19689:2016. Nie oznacza to jednak, że każda sześciopinowa kostka spotkana pod siedzeniem jest automatycznie takim samym złączem.

6 pinów to dopiero początek: adapter musi pasować elektrycznie, a nie tylko mechanicznie

Najczęstszy błąd wygląda banalnie. Właściciel znajduje pod siedzeniem sześciopinowe gniazdo, wpisuje w sklepie „adapter motocykl 6 pin OBD2” i kupuje pierwszy przewód, którego zdjęcie wygląda podobnie. To za mało.

ISO 19689 opisuje motocyklowe złącze diagnostyczne i jego obwody, ale w obiegu nadal są motocykle oraz przewody wykorzystujące inne, producentowskie złącza 6-pin. Dotyczy to zwłaszcza starszych generacji instalacji i adapterów sprzedawanych jako „Honda 6-pin”, „Kawasaki 6-pin”, „Benelli 6-pin” czy po prostu „motorcycle 6-pin”. Liczba styków nie jest więc wystarczającym kryterium.

Po stronie samochodowego złącza OBD2 sytuacja jest znacznie bardziej czytelna. W standardowym 16-pinowym gnieździe najważniejsze dla typowej diagnostyki są między innymi:

• pin 16 – zasilanie +12 V, piny 4 i 5 – masa, piny 6 i 14 – CAN High i CAN Low, a przy komunikacji K-Line przede wszystkim pin 7.

Dobry adapter motocyklowy nie zawiera cudownego konwertera. W najprostszym przypadku jest to pasywna przejściówka, która prowadzi właściwe przewody z motocyklowego złącza do odpowiednich styków 16-pinowego gniazda skanera.

I właśnie dlatego błędny adapter jest bardziej problematyczny niż brak adaptera. Jeśli przewody zostały przypisane inaczej, interfejs może dostać zasilanie, ale nie zobaczy magistrali. W gorszym wariancie napięcie 12 V trafi tam, gdzie tester oczekuje linii komunikacyjnej. Nie ma powodu ryzykować sterownika za kilka tysięcy złotych dla przewodu kupionego kilkanaście złotych taniej.

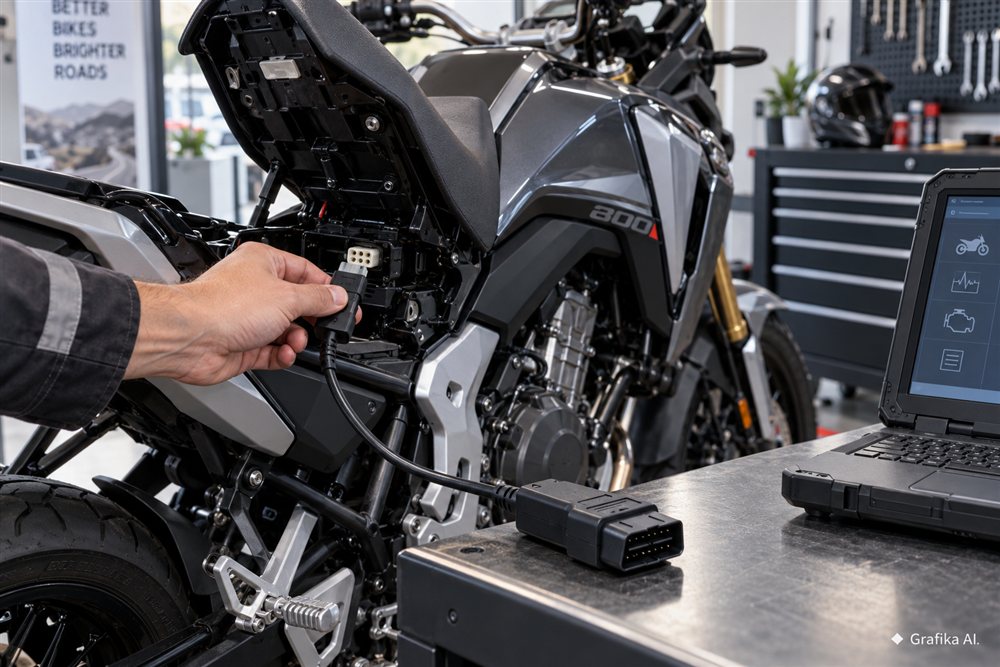

Praktyczny przykład: motocykl z 2022 r. ma złącze Euro 5 zgodne z ISO 19689. Właściciel używa samochodowego interfejsu obsługującego CAN i właściwego adaptera Euro 5 6-pin → OBD2 16-pin. Po włączeniu zapłonu interfejs dostaje zasilanie, aplikacja inicjuje CAN i ECU odpowiada. Ten sam interfejs podłączony przez przewód od starszego, producentowskiego złącza 6-pin może się zasilić, ale transmisji już nie będzie.

Kiedy zwykły adapter ma sens? Gdy jego producent jednoznacznie podaje zgodność z Euro 5 / ISO 19689, konkretnym modelem albo konkretną wersją złącza i protokołem CAN/K-Line.

Kiedy nie warto eksperymentować? Gdy sprzedawca podaje jedynie „6 pin do motocykla”, bez schematu, standardu lub listy kompatybilności. Kolor przewodów również nie jest wiarygodnym sposobem ustalania funkcji pinów.

Jeżeli dokumentacja serwisowa motocykla podaje rozmieszczenie styków, właśnie od niej należy zacząć. Multimetr pomaga potwierdzić zasilanie i masę, ale nie należy szukać magistrali CAN lampką kontrolną ani przypadkowo zwierać jej przewodów.

ELM327 może zadziałać, ale „obsługuje OBD2” nie oznacza jeszcze „obsłuży ten motocykl”

Druga warstwa to protokół. Samochodowy interfejs nie komunikuje się z ECU dlatego, że ma 16-pinową wtyczkę. Musi mieć odpowiedni układ elektroniczny i obsługiwać sposób transmisji używany przez sterownik.

W motocyklach można spotkać przede wszystkim CAN, a w części konstrukcji również rozwiązania wykorzystujące K-Line/KWP. Popularne, pełnowartościowe interfejsy klasy ELM327/STN obsługują między innymi ISO 15765-4 CAN, ISO 14230-4 KWP2000 oraz ISO 9141-2. Problem zaczyna się przy tanich klonach, w których napis „ELM327 v2.1” na obudowie nie mówi praktycznie nic o jakości elektroniki ani rzeczywistej implementacji protokołów.

To dobrze widać po cenach na polskim rynku. Najtańsze moduły określane jako ELM327 kosztują obecnie mniej więcej 15–70 zł. Markowe urządzenia Vgate mieszczą się często w okolicach 70–140 zł, UniCarScan UCSI-2100 kosztuje około 250 zł, a OBDLink LX mniej więcej 445–500 zł. Do tego dochodzi zwykle 30–70 zł za adapter Euro 5 6-pin, ewentualnie około 90–100 zł za bardziej specjalistyczne przewody.

Nie chodzi o zasadę „droższy zawsze działa”. Różnica jest bardziej praktyczna: lepszy interfejs częściej prawidłowo realizuje komendy, utrzymuje stabilne połączenie i ma elektronikę zgodną z deklarowanymi protokołami. Przy samym odczycie jednego kodu błędu utrata kilku ramek może skończyć się komunikatem „brak połączenia”. Przy adaptacji albo programowaniu sterownika konsekwencje przerwanego połączenia są znacznie poważniejsze.

Przykład z warsztatu: zapala się kontrolka silnika. Motocykl ma prawidłowe złącze Euro 5, transmisję CAN oraz standardowy kod związany z układem sterowania silnikiem. Poprawny ELM327 podłączony przez właściwy adapter może odczytać kod DTC, obroty, temperaturę cieczy czy inne udostępnione parametry. W takim zastosowaniu kupowanie profesjonalnego testera za kilka tysięcy złotych nie ma większego sensu.

Sytuacja zmienia się, gdy tani interfejs łączy się przez Bluetooth z telefonem, ale aplikacja pokazuje „ECU not found”. Są wtedy trzy główne podejrzenia: niewłaściwy adapter, nieobsługiwany protokół albo nieodpowiednie oprogramowanie.

Ten ostatni punkt jest często pomijany. Nawet dobre urządzenie OBD nie musi działać z motocyklem przy użyciu aplikacji stworzonej wyłącznie do samochodów. Sprzęt może być technicznie zdolny do komunikacji, natomiast program nie zna sposobu obsługi konkretnej maszyny. Dlatego markowy interfejs używany z aplikacją motocyklową może działać, podczas gdy ten sam sprzęt z typowym programem samochodowym nie zestawi połączenia.

Jeżeli celem jest tylko odczyt i skasowanie podstawowych błędów silnika, rozsądnie jest najpierw wykorzystać posiadany interfejs samochodowy. Koszt próby ogranicza się wtedy praktycznie do właściwego adaptera.

Jeśli mają być regularnie obserwowane dane bieżące, diagnozowane trudniejsze usterki albo używane aplikacje takie jak TuneECU czy MotoScan, lepiej najpierw sprawdzić listę interfejsów oficjalnie obsługiwanych przez program. Kupowanie trzech kolejnych ELM327 po 30 zł zazwyczaj wychodzi drożej i zabiera więcej czasu niż zakup jednego sprawdzonego urządzenia.

Odczyt błędu silnika to nie diagnostyka całego motocykla

To tutaj najczęściej pojawia się rozczarowanie. Interfejs połączył się, pokazuje temperaturę silnika i obroty, pozwala nawet skasować kontrolkę MIL. Użytkownik zakłada więc, że powinien również wykonać reset inspekcji, diagnostykę ABS, adaptację przepustnicy, test wentylatora, odpowietrzanie ABS albo programowanie ECU. Nie musi.

Standaryzowany OBD powstał przede wszystkim po to, żeby zapewnić dostęp do informacji związanych z układem napędowym i kontrolą emisji. Producent motocykla może udostępniać znacznie więcej, lecz rozszerzone funkcje często wymagają komend charakterystycznych dla konkretnej marki, sterownika, wersji oprogramowania i rocznika.

Mechaniczny adapter nie dodaje tych funkcji.

Dobrym przykładem są motocykle obsługiwane przez TuneECU. W części nowszych modeli program wymaga konkretnych urządzeń, takich jak OBDLink LX, MX/MX+ albo UniCarScan UCSI-2100, a dla niektórych operacji zakres kompatybilnych interfejsów jest jeszcze węższy. Jednocześnie twórcy oprogramowania ostrzegają przed klonami ELM327, które nie realizują komunikacji wystarczająco poprawnie.

To pokazuje różnicę między dwoma pytaniami:

„Czy interfejs połączy się ze sterownikiem silnika?” – często tak.

„Czy zrobi wszystko, co komputer w autoryzowanym serwisie?” – zdecydowanie nie należy tego zakładać.

Przykład praktyczny: po wymianie sondy lambda właściciel chce sprawdzić, czy błąd nie wraca. Zwykły interfejs, poprawny adapter i aplikacja obsługująca podstawowe OBD są całkowicie wystarczające. Najpierw odczytuje się zapisany DTC i dane zamrożone, usuwa rzeczywistą przyczynę usterki, dopiero później kasuje kod i wykonuje jazdę kontrolną.

Jeżeli natomiast po serwisie trzeba wyzerować komunikat inspekcji albo przeprowadzić procedurę adaptacyjną sterownika, standardowy skaner może nawet nie wyświetlić odpowiedniej funkcji. Dalsze próby z kolejnymi przewodami niczego wtedy nie naprawią. Potrzebne jest oprogramowanie obsługujące konkretną funkcję i interfejs zaakceptowany przez jego producenta.

Podobnie wygląda sytuacja z ABS. Brak błędów ABS na ekranie prostego ELM327 nie dowodzi, że sterownik ABS jest sprawny. Program może po prostu komunikować się wyłącznie z ECU silnika. To samo dotyczy immobilisera, zestawu wskaźników, kontroli trakcji, TPMS czy elektroniki zawieszenia.

Najbardziej ryzykowna jest próba programowania ECU przy użyciu przypadkowego interfejsu Bluetooth. Do odczytu kodów zerwane połączenie oznacza zwykle konieczność ponownego połączenia. Przy zapisie pamięci sterownika przerwanie transmisji może pozostawić ECU w stanie, w którym motocykl nie uruchomi się bez ponownego programowania na stole albo pomocy wyspecjalizowanego serwisu.

Dlatego granica jest dość wyraźna. Do podstawowego OBD silnika – poprawny adapter i dobry samochodowy interfejs często wystarczą. Do funkcji serwisowych i diagnostyki pozostałych modułów – dobiera się narzędzie pod markę, model, rocznik i konkretną funkcję.

FAQ

Czy każdy motocykl Euro 5 z gniazdem 6-pin można podłączyć przez taki sam adapter?
Nie należy tego zakładać. Trzeba potwierdzić, że chodzi o standardowe złącze Euro 5/ISO 19689 albo adapter przeznaczony dokładnie do danego modelu i rocznika. Sama liczba sześciu styków nie wystarcza.

Czy najtańszy ELM327 za 15–30 zł może działać?
Może, szczególnie przy prostym odczycie danych po CAN, ale jakość tanich klonów jest bardzo nierówna. Jeśli interfejs nie nawiązuje komunikacji mimo prawidłowego adaptera, sam napis „ELM327 v2.1” nie jest dowodem, że sprzęt rzeczywiście poprawnie obsługuje potrzebny protokół.

Czy zwykłym OBD2 da się skasować kontrolkę check engine w motocyklu?
Tak, jeśli kontrolkę wywołał błąd dostępny przez obsługiwany system OBD i użyta aplikacja potrafi wysłać właściwe polecenie kasowania. Kod należy jednak zapisać przed skasowaniem. Usunięcie DTC bez naprawy przyczyny zwykle kończy się ponownym pojawieniem błędu.

Czy adapter 6-pin może uszkodzić motocykl?
Prawidłowo wykonany adapter pasywny nie powinien. Ryzyko pojawia się przy przewodzie z niewłaściwym pinoutem, samodzielnych przeróbkach albo pomyleniu zasilania z linią komunikacyjną. Dlatego adapter dobiera się po standardzie i modelu, a nie wyłącznie po wyglądzie wtyczki.

Czy interfejs samochodowy odczyta ABS i skasuje inspekcję serwisową?
Nie ma takiej gwarancji. Podstawowe OBD może działać, a jednocześnie ABS, reset serwisu czy adaptacje pozostaną niedostępne. Te funkcje zależą przede wszystkim od oprogramowania, zakresu komunikacji interfejsu i rozwiązania zastosowanego przez producenta motocykla.

Co sprawdzić jako pierwsze, gdy po podłączeniu nie ma komunikacji?
Najpierw identyfikację samego złącza i adaptera, później obsługiwany protokół interfejsu, a dopiero na końcu ustawienia aplikacji. Jeśli interfejs się zasila, ale nie widzi ECU, nie oznacza to jeszcze awarii motocykla.

Najrozsądniejsza kolejność jest więc konkretna: najpierw ustal, czy 6-pinowe gniazdo jest rzeczywiście standardem Euro 5/ISO 19689, następnie sprawdź protokół i listę interfejsów obsługiwanych przez wybraną aplikację, a dopiero później kup adapter. Jeżeli chodzi wyłącznie o odczyt błędu silnika, warto zacząć od posiadanego interfejsu samochodowego. Jeśli celem jest ABS, reset serwisu, adaptacje albo programowanie ECU, nie trać czasu na przypadkowe ELM327 — dobierz narzędzie pod konkretny motocykl i funkcję.
