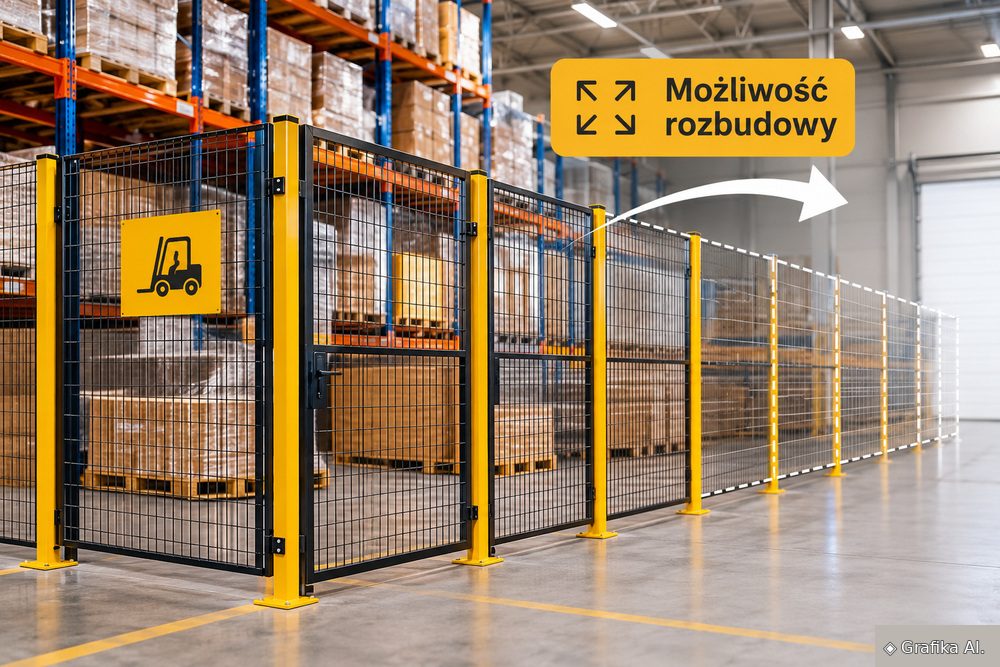

Jak zaplanować modułowe wygrodzenia magazynowe, aby można było je później rozbudować?

Modułowe wygrodzenie magazynowe może rosnąć razem z firmą, ale tylko wtedy, gdy jego rozbudowę przewidziano już na etapie pierwszego montażu. W przeciwnym razie dołożenie kilku metrów paneli oznacza demontaż słupków, przenoszenie bram, a czasem nawet zmianę organizacji ruchu wózków widłowych. Najważniejsze są trzy decyzje: wybór systemu modułowego, zaplanowanie rezerwy powierzchni oraz przygotowanie konstrukcji do późniejszych zmian. Dobrze opracowany projekt pozwala zwiększać wydzieloną przestrzeń etapami, bez przebudowy całego magazynu.

Dobór systemu modułowego – które parametry decydują o możliwości rozbudowy?

Podstawą jest wybór wygrodzeń złożonych z powtarzalnych elementów: paneli stalowych, słupków, łączników i bram. Poszczególne części powinny tworzyć jeden system konstrukcyjny. Sam fakt, że panele są przykręcane, nie oznacza jeszcze, że można je swobodnie przenosić lub łączyć z elementami innego producenta.

W systemach dostępnych na polskim rynku spotyka się panele o wysokości 2000–2200 mm, rozstawie słupków około 1000 mm oraz oczkach siatki 50 × 50 mm. Występują również konstrukcje wyższe i moduły o innych szerokościach. Nie są to jednak uniwersalne wymiary wszystkich wygrodzeń. Już przy zamówieniu trzeba ustalić rzeczywisty rozstaw osi słupków, sposób mocowania paneli oraz dostępność elementów uzupełniających.

Przykładowo firma wydzielająca początkowo strefę 5 × 5 m może planować jej późniejsze powiększenie do 5 × 10 m. Jeżeli zastosuje system z powtarzalnymi segmentami, część istniejących paneli będzie można wykorzystać ponownie. Przy konstrukcji spawanej na wymiar podobna zmiana może wymagać cięcia elementów, wykonania nowych połączeń i ponownego zabezpieczenia antykorozyjnego.

Przed wyborem systemu trzeba sprawdzić:

• Modułowość wymiarową – czy producent oferuje panele o kilku szerokościach, narożniki i elementy pozwalające zamknąć nietypowy odcinek.
• Rodzaj połączeń – czy segmenty można demontować bez ich uszkodzenia.
• Dostępność części – czy po kilku latach będzie można dokupić kompatybilne słupki, łączniki i bramy.
• Odporność mechaniczną – czy konstrukcja odpowiada zagrożeniom występującym przy składowaniu i transporcie towarów.
• Możliwość zmiany wejścia – czy bramę można przenieść do innego modułu bez wykonywania niestandardowych przeróbek.

Panele siatkowe sprawdzają się w strefach kompletacji, wydzielonych magazynkach narzędziowych i miejscach przechowywania produktów wymagających kontroli dostępu. Zapewniają widoczność wnętrza oraz umożliwiają nadzór nad ruchem pracowników. Nie zapewniają jednak pełnej ochrony przed pyłem, hałasem ani przedostawaniem się niewielkich przedmiotów przez oczka siatki. W takich zastosowaniach potrzebne są wypełnienia pełne lub dodatkowe osłony.

Istotne jest również przeznaczenie konstrukcji. Zwykłe wygrodzenie magazynowe nie zastępuje automatycznie osłony bezpieczeństwa maszyny. W sąsiedztwie pracujących urządzeń konieczna może być ocena ryzyka, zastosowanie odpowiednich odległości bezpieczeństwa i kontrolowanych blokad dostępu.

Najrozsądniej kupować system o powtarzalnych wymiarach, jeżeli układ magazynu będzie regularnie modyfikowany. Konstrukcję wykonywaną indywidualnie lepiej rozważyć tam, gdzie dominują nietypowe przeszkody budowlane, a dalszej rozbudowy praktycznie się nie przewiduje.

Rezerwa powierzchni, drogi transportowe i bramy – jak zaplanować układ na kolejne lata?

Najdroższy błąd często nie dotyczy samych paneli. Jest nim ustawienie pierwszego wygrodzenia dokładnie na granicy dostępnej przestrzeni, bez uwzględnienia przyszłych ciągów komunikacyjnych.

Projekt warto przygotować w dwóch wariantach: układ początkowy i układ docelowy. Na rysunku należy zaznaczyć regały, słupy konstrukcyjne, instalacje, wyjścia ewakuacyjne, drogi transportowe oraz miejsca odkładania palet. Dopiero na tej podstawie wyznacza się linię wygrodzenia.

Załóżmy, że magazyn ma 600 m², a wydzielona strefa składowania zajmuje początkowo 60 m². Firma zakłada wzrost tej powierzchni do 100 m² w ciągu dwóch lat. Zamiast zamykać pierwszy obszar w narożniku otoczonym regałami, można ustawić jedną jego ścianę w kierunku wolnej części hali. Późniejsza rozbudowa będzie wówczas polegała przede wszystkim na przesunięciu wybranej przegrody i dodaniu kolejnych segmentów.

Taki wariant ma sens, jeśli rezerwowa powierzchnia rzeczywiście pozostanie dostępna. Gdy jest potrzebna do bieżącej kompletacji zamówień, blokowanie jej pod niepewną inwestycję może pogorszyć wydajność magazynu.

Osobno należy przeanalizować szerokość przejazdów i lokalizację bram. Przykładowo drzwi jednoskrzydłowe o nominalnej szerokości 1000 mm mogą wystarczyć do ruchu pieszego i transportu niewielkich ładunków. Przy przemieszczaniu palet wózkiem potrzebny będzie szerszy otwór, dobrany do rzeczywistych wymiarów ładunku, typu wózka oraz sposobu wykonywania manewrów.

Nie należy utożsamiać szerokości nominalnej skrzydła z rzeczywistym światłem przejazdu. Trzeba sprawdzić wymiar dostępny po otwarciu bramy, wystające elementy okuć i wymagany zapas boczny.

Przy planowaniu komunikacji obowiązuje kilka praktycznych zasad:

• Drzwi rozwierne wymagają wolnej przestrzeni na ruch skrzydła. W wąskich korytarzach mogą utrudniać transport.
• Bramy przesuwne ograniczają problem kolizji ze skrzydłem, ale potrzebują miejsca wzdłuż ogrodzenia na jego odsunięcie.
• Drogi dla wózków trzeba wymiarować na podstawie parametrów konkretnego urządzenia, ładunku i sposobu skręcania, a nie według jednej szerokości przyjętej dla całego magazynu.
• Drogi ewakuacyjne i dostęp do urządzeń przeciwpożarowych muszą pozostać zgodne z wymaganiami również po przyszłej rozbudowie.

Przydatnym rozwiązaniem jest konsultacja projektu z operatorem wózka i wykonanie próby manewrowej w miejscu planowanej bramy. Rysunek często nie pokazuje problemu, który pojawia się podczas skręcania z paletą o szerokości 1200 mm.

Trzeba też uwzględnić przyszłe zmiany organizacyjne. Jeżeli strefa ma w przyszłości obsługiwać więcej pracowników, jedna brama może stać się wąskim gardłem. Przy częstych przejazdach lepiej rozważyć osobne wejście piesze oraz bramę towarową, pod warunkiem zachowania wymaganych zasad bezpieczeństwa.

Ostateczne wymiary przejść i dróg należy ustalić na podstawie obowiązujących przepisów BHP, odpowiednich norm, oceny ryzyka oraz dokumentacji używanego sprzętu. Samo pozostawienie wolnego pasa podłogi nie gwarantuje, że będzie on bezpieczną drogą transportową.

Montaż przygotowany na zmiany – jak ograniczyć koszt późniejszej przebudowy?

Możliwość rozbudowy zależy nie tylko od konstrukcji paneli, lecz także od sposobu ich zakotwienia. To szczegół, który łatwo przeoczyć podczas zakupów. Słupek dający się odkręcić nie zawsze nadaje się do ponownego zamontowania w innym miejscu, szczególnie gdy uszkodzone zostały mocowania lub podłoże.

Przed montażem należy sprawdzić grubość i stan betonowej posadzki, jej zbrojenie, dylatacje oraz przebieg instalacji podpodłogowych. Rodzaj kotew, ich średnica, głębokość osadzenia i odległości od krawędzi powinny wynikać z projektu oraz dokumentacji systemu. Nie należy automatycznie stosować tych samych kotew w każdym magazynie.

Przykładowo przedsiębiorstwo planujące rozbudowę wydzielonej strefy za 12 miesięcy może zamontować pierwszą część ogrodzenia tak, aby boczna ściana stanowiła element przeznaczony do późniejszego przeniesienia. W dokumentacji trzeba zaznaczyć moduły możliwe do odzyskania, miejsca przyszłych słupków i planowaną lokalizację bramy. Taka decyzja ogranicza ryzyko zamawiania niepotrzebnych paneli, ale nie eliminuje prac związanych z wykonaniem nowych zakotwień i naprawą starych otworów.

Przy wyborze wyposażenia warto porównać również konkretne koszty. Na polskim rynku przykładowe stalowe drzwi siatkowe dwuskrzydłowe o wymiarach 2000 × 2200 mm są oferowane za około 1800 zł netto, a drzwi przesuwne o podobnych wymiarach za około 3850 zł netto. Różnica wynosi więc ponad 2000 zł na jednym przejściu. Są to ceny wybranych konfiguracji, bez automatycznego uwzględnienia montażu i wszystkich elementów systemu.

Droższa brama przesuwna ma uzasadnienie tam, gdzie skrzydła rozwierne blokowałyby ciąg transportowy. Jeśli wejście jest używane kilka razy dziennie, a obok pozostaje dostatecznie dużo miejsca, prostsza konstrukcja rozwierna często będzie ekonomiczniejsza.

Porównując wygrodzenia magazynowe, należy sprawdzić nie tylko koszt pierwszego zamówienia, ale również warunki dokupienia paneli, bram, słupków i mocowań. System, do którego nie można uzyskać kompatybilnych części, szybko traci swoją największą zaletę.

Dobrą praktyką jest przygotowanie dokumentacji powykonawczej zawierającej:

• rzut wygrodzenia z wymiarami i lokalizacją słupków;
• numery katalogowe paneli, bram, zamków i łączników;
• rodzaj zastosowanych kotew oraz wymagania dotyczące podłoża;
• schemat docelowej rozbudowy i listę elementów możliwych do wykorzystania ponownie;
• opis zasad demontażu, ponownego montażu i kontroli konstrukcji.

Dokumentacja przydaje się szczególnie wtedy, gdy przebudowę wykonuje inna ekipa niż pierwszy montażysta. Bez niej pracownicy muszą ponownie identyfikować części, mierzyć rozstawy i sprawdzać, które połączenia nadają się do ponownego użycia.

Trzeba też uważać na uszkodzenia powodowane przez wózki. Nawet dobrze zakotwiony panel nie powinien pełnić funkcji odbojnicy, jeśli producent nie przewidział takiego zastosowania. W miejscach narażonych na uderzenia należy rozważyć niezależne bariery ochronne, dobrane do energii potencjalnej kolizji.

Pierwszym działaniem powinno być wykonanie rzutu magazynu w dwóch wersjach: obecnej i docelowej. Następnie trzeba sprawdzić drogi transportowe, możliwość otwierania bram i miejsca przyszłych zakotwień. Dopiero po zatwierdzeniu takiego układu należy zamawiać panele. To pozwala uniknąć sytuacji, w której wygrodzenie da się technicznie rozbudować, ale brakuje miejsca, aby zrobić to bezpiecznie.

FAQ – najczęstsze pytania o rozbudowę wygrodzeń magazynowych

Czy można rozbudować wygrodzenie innego producenta?
Tylko po potwierdzeniu zgodności wymiarów, połączeń i parametrów konstrukcyjnych. Podobna wysokość paneli nie oznacza kompatybilności systemów.

Jaka wysokość wygrodzenia jest najlepsza?
Panele o wysokości 2000–2200 mm są częstym wyborem do wydzielania stref magazynowych. Wyższe konstrukcje mogą być potrzebne przy innych wymaganiach bezpieczeństwa lub zabezpieczenia towarów. Wysokość dobiera się do zagrożeń i funkcji strefy, a nie wyłącznie do wymiarów hali.

Czy po demontażu można ponownie wykorzystać słupki i kotwy?
Sprawne słupki i panele często nadają się do ponownego montażu po kontroli. Kotwy należy ocenić według dokumentacji producenta; wielu typów nie wolno używać ponownie. Nowe otwory wymagają prawidłowego rozmieszczenia.

Ile trwa rozbudowa wygrodzenia?
Montaż kilku dodatkowych modułów może zająć jeden dzień roboczy, jeśli elementy są dostępne, podłoże odpowiednio przygotowane i nie trzeba zmieniać instalacji. Przenoszenie bram, naprawy posadzki i modyfikacje dróg transportowych mogą wydłużyć prace do kilku dni.

Czy lepiej od razu kupić wszystkie panele do przyszłej rozbudowy?
Ma to sens przy zatwierdzonym projekcie i pewnym terminie inwestycji, szczególnie gdy zależy nam na identycznych elementach. Przy niepewnym zapotrzebowaniu lepiej zapewnić kompatybilność systemu i dokumentację, zamiast zamrażać środki w niewykorzystanych panelach.
